Le ferriti sono materiali ceramici e omogenei composti da vari ossidi con ossido di ferro come loro costituente principale.
Sulla base della composizione chimica, le ferriti morbide sono divise in: ferrite di zinco manganese e ferrite di nichel-zinc. In ogni categoria possono essere fabbricati molti gradi di materiale MNZN e NIZN diversi modificando la composizione chimica o la tecnologia di produzione.
Ferriti di zinco manganese:Questo tipo è il più comune e usato in molte più applicazioni rispetto ai ferriti di nichel-zinc. All'interno della categoria MNZN è possibile una grande varietà di materiali. La selezione del materiale è principalmente una funzione dell'applicazione che deve essere ospitata. La ferrite di zinco manganese viene utilizzata principalmente per frequenze inferiori a 2 MHz.
Ferriti di nichel-zinc:Questa classe è caratterizzata dalla sua elevata resistività del materiale, diversi ordini di grandezza superiori alle ferriti MNZN. Nizn Ferrite è il materiale preferito per l'operazione da L -2 MHz a diverse centinaia di megahertz.

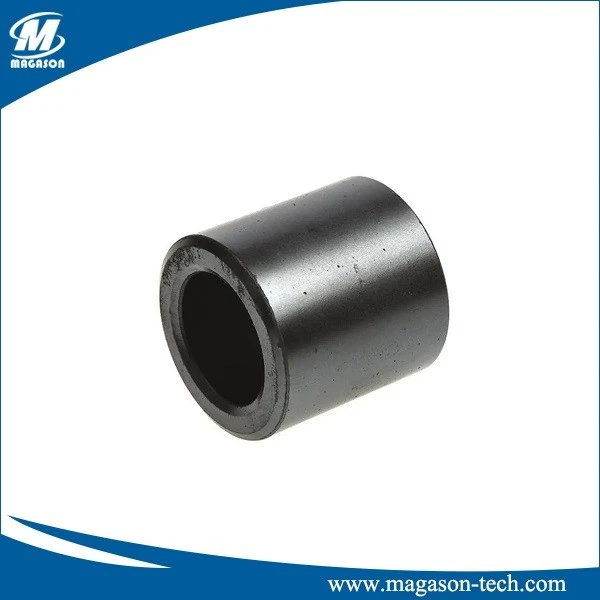

Dal punto di vista del materiale utilizzato nel nucleo di ferrite di tipo R, ci sono due comunemente usati: uno è una ferrite di zinco di manganese con una permeabilità magnetica di 400, che è nera, e la frequenza operativa è bassa e la permeabilità magnetica è alta, che è adatta per l'onda media; Un altro tipo di ferrite di zinco di nichel con una permeabilità iniziale di 60, marrone, può funzionare con frequenze più elevate e una permeabilità più bassa, adatto a onde corte. Se il tipo di zinco di nichel viene utilizzato in onda media, l'efficienza ricevente è inferiore a quella dello zinco di manganese. Lo zinco di manganese viene utilizzato in onda corta, a causa della perdita ad alta frequenza dell'asta magnetica, anche l'efficienza di accettazione è molto bassa.
| TIPO | Dimensioni (mm) | ||
| A | B | ||
| R1.2*5.8 | 1.2±0.1 | 5.8±0.2 | |
|
R2.5*14 |
2.5±0.1 | 14.0±0.5 | |
| R3.5*17.5 | 3.5±0.15 | 17.5±0.5 | |
| R4*15 | 4.0±0.15 | 15.0±0.5 | |
| R4*25 | 4.0±0.15 | 25.0±0.8 | |
| R5*15 | 5.0±0.15 | 15.0±0.15 | |
| R6*15 | 6.0±0.2 | 15.0±0.5 | |
| R8*20 | 8.0±0.3 | 20.0±0.5 | |
| R15*25 | 15.0±0.3 | 25.0±1.0 | |
| ... | ... | ||
Capacità di fornitura:
- 800000 pezzi\/pezzi a settimana
Dettagli dell'imballaggio:
- cartone di carta dura e schiuma di EPE adatti a distanza a lungo termine per trasporto aereo o marino
Applicazione:
-
Tag RFID
-
Filtro di linea
