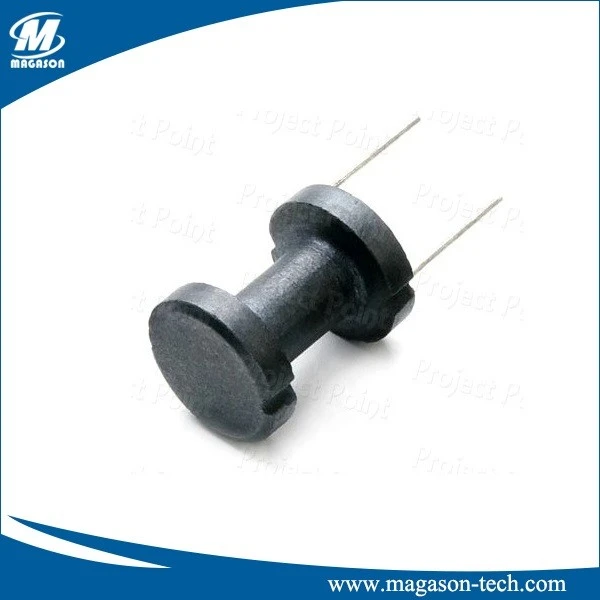

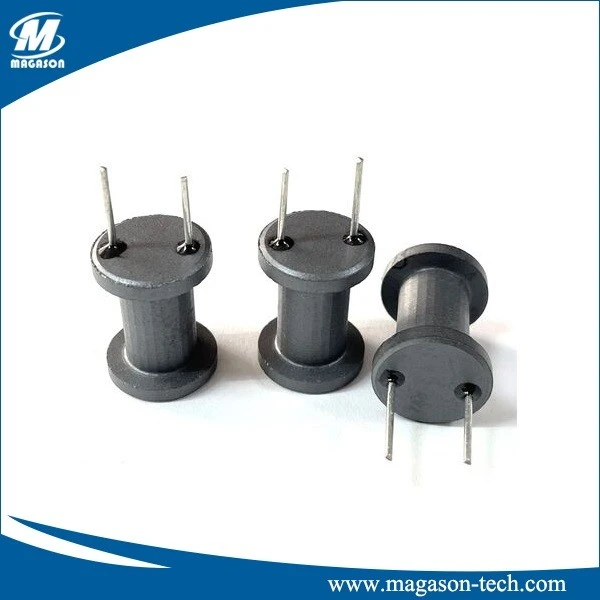

Il nucleo del tamburo in ferrite è una materia prima per la bobina dell'induttore del tamburo che viene utilizzata per la scheda PCB del driver della luce a LED, questo nucleo con 2 pin, 3 pin o 4 pin per adattarsi alla scheda del circuito, è un nucleo dell'induttore dip. Materiale rivestito in materiale di potenza NiZn e MnZn.
La bobina del nucleo del tamburo di ferrite è supportata dall'avvolgimento della bobina del nucleo di rame. Il nucleo del tamburo di ferrite è una delle proprietà dei circuiti o dispositivi elettronici. Ciò significa: quando la corrente cambia, alcuni grandi induttori fissi comunemente usati (come bobina di oscillazione, induttore regolabile, ecc.) sono considerati induttori assiali, applicazione conveniente simile all'induttore assiale, ma l'induttore comune può avere un volume maggiore, la corrente sarà rivestita di filo (o filato) direttamente attorno al telaio, quindi, nucleo magnetico o cuore di rame, nucleo di ferro, ecc. nel telaio della cavità, per migliorare l'induttanza. I telai sono solitamente realizzati in plastica, legno di gomma, ceramica e possono essere realizzati in diverse forme in base alle effettive esigenze. Il nucleo del tamburo di ferrite generalmente non utilizza un telaio, ma invece mette il filo smaltato direttamente attorno al nucleo magnetico.
| Tipo | Dimensioni (mm) | |||||
| A | B | D | E | F | P | |
| DR4.2 * 6.3S | 4.2±0.15 | 2.0±0.2 | 6.3±0.2 | 1.65 | 3.0±0.3 | 2 |
| DR4.4 * 5.5S | 4.4±0.15 | 2.3±0.15 | 5.5±0.2 | 1.6 | 1.6±0.2 | 2.5 |
| DR6 * 8S | 6.0±0.2 | 2.5±0.15 | 8.0±0.25 | 2 | 4.0±0.2 | 3 |
| DR6 * 10S | 6.0±0.2 | 2.7±0.15 | 10.0±0.3 | 2 | 6.0±0.2 | 3 |
| DR7*9S | 7.0±0.2 | 3.0±0.15 | 9±0.3 | 2.15 | 4.7±0.2 | 5 |
| DR7.8 * 6.4S | 7.8±0.2 | 3.25±0.2 | 6.4±0.2 | 1.3 | 3.75±0.15 | 5 |
| DR8 * 8S | 8.0±0.2 | 3.5±0.2 | 8.0±0.3 | 2 | 4.0±0.2 | 5 |
| DR9 * 10S | 9.0±0.25 | 3.6±0.2 | 12.0±0.3 | 2.5 | 5.5±0.3 | 5 |
Caratteristica
- Suddivisa in nuclei magnetici senza perni guida (DR) e serie con perni guida (DRWW~DR4W), la serie con perni guida è facile da usare per appendere i fili ed è ampiamente utilizzata negli induttori a I plug-in, negli induttori schermati plug-in e l'installazione plug-in è comoda.
- Dopo l'avvolgimento del nucleo magnetico, si ottiene una buona resistenza alla corrente, un elevato valore Q e un'induttanza stabile alle alte frequenze.
- Grazie alla sua eccellente stabilità e alla capacità di resistere a lungo al decadimento, è ampiamente utilizzato in alcuni circuiti complessi o di grandi dimensioni.
- Serie DR3W e DR4W, in grado di avvolgere due avvolgimenti.
Applicazione
- Applicato ai raddrizzatori DC-DC o come filtri di induttanza di basso ordine
- Induttanza codice colore, bobina di picco, induttanza avvolgimento, induttanza plug-in, induttanza lineare
- Ampiamente utilizzato nella regolazione della tensione del circuito, nei cicalini, negli allarmi e nelle apparecchiature di sicurezza
