Shaanxi Magason-Tech Electronics Co., Ltd. è uno dei principali produttori e fornitori di nuclei di ferrite in Cina. Ci impegniamo a fornire prodotti personalizzati di alta qualità a prezzi competitivi. Non esitate ad acquistare nuclei di ferrite ee premium sfusi dalla nostra fabbrica. Inoltre, è disponibile un campione gratuito.
Descrizione dei prodotti
Il nostro nucleo in ferrite EE è realizzato in materiale ferrite Mn‑Zn
Caratterizzato da struttura compatta EE, facilità di avvolgimento e assemblaggio, offre elevata permeabilità e bassa perdita di potenza a media frequenza.
Fornisce prestazioni magnetiche stabili con buona capacità anti-saturazione ed eccellente soppressione EMI. Conforme alla direttiva RoHS, è affidabile per la produzione di massa.
Sono disponibili diverse dimensioni standard tra cui EE6.5, EE10, EE13, EE16, EE19, EE20, EE25, EE28, EE30, EE33, EE40, EE42, EE55 ed EE65, ecc.
La personalizzazione è supportata.
Campioni e tempi di consegna
Sono disponibili campioni di modelli standard
Gli ordini urgenti possono essere organizzati per corrispondere al programma del tuo progetto.
-
3‑5 giorni lavorativicampioni in stock
-
3-4 settimaneProduzione di massaarticoli standard
Per prodotti personalizzati: 4-5 settimane dalla conferma del disegno.
Funzionalità personalizzate
1. Selezione del grado del materiale: sono disponibili PC40, PC44, PC95 e altri gradi di ferrite Mn‑Zn per soddisfare diversi requisiti di frequenza e perdita.
2. Rettifica del traferro: rettifica del traferro del gambo centrale per regolare il valore AL, ottimizzare le prestazioni di polarizzazione CC ed evitare la saturazione del nucleo.
3. Personalizzazione delle dimensioni: dimensioni non standard e tolleranze adeguate per requisiti di progettazione speciali.
4. Accessori coordinati: fornire bobine abbinate; supportare trattamenti superficiali speciali e imballaggi personalizzati.
5. Le schede tecniche delle versioni personalizzate possono essere fornite su richiesta.
Tabella parametri completa
| Articolo | Parametro standard |
|---|---|
| Materiale principale | Ferrite di potenza MnZn (PC40 / PC44 / N87) |
| Frequenza operativa | 20kHz – 500kHz |
| Temperatura operativa | Da -40 gradi a +125 gradi |
| Temperatura di conservazione | Da -25 gradi a +85 gradi |
| Permeabilità iniziale μi | 2000–2500 (PC40) |
| Densità del flusso di saturazione Bs | Maggiore o uguale a 510mT (10kHz, 25 gradi) |
| Perdita nucleo PCV | Inferiore o uguale a 410kW/m³ (100kHz, 200mT, 100 gradi) |
| Tolleranza dimensionale | ±0,05 mm – ±0,3 mm (per dimensione) |
| Tolleranza valore AL | ±25% (standard), ±15% (gap personalizzato) |
Dimensione intera: EE6,5 --- EE118
Scenari applicativi
Applicazione
È ampiamente utilizzato nei trasformatori SMPS, negli induttori di potenza e nei componenti di filtraggio EMI per adattatori, driver LED, alimentatori industriali e convertitori DC‑DC.
Domande frequenti
Domande frequenti
D1: Quali gradi di materiale sono disponibili per i nuclei EE?
R: Forniamo gradi di ferrite Mn‑Zn tra cui PC40, PC44, PC95. Diversi gradi vengono selezionati in base alla frequenza di lavoro e ai requisiti di perdita di potenza.
Q2: È possibile rettificare il traferro sul nucleo di ferrite EE?
R: Sì, supportiamo la rettifica dell'intercapedine d'aria della gamba centrale. La regolazione del traferro può modificare il fattore di induttanza AL, migliorare le prestazioni di polarizzazione CC e prevenire la saturazione del nucleo.
Q3: Offrite bobine abbinate per nuclei EE?
R: Sì, possiamo fornire bobine corrispondenti insieme ai nuclei EE per semplificare il processo di avvolgimento e assemblaggio.
D4: I core EE sono conformi alla direttiva RoHS?
R: Tutti i nostri nuclei di ferrite EE sono conformi alla direttiva RoHS. I rapporti di prova possono essere forniti su richiesta.

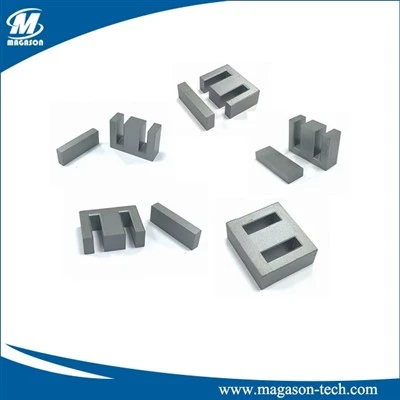

D5: Qual è la differenza tra core EE e core EI?
R: Il nucleo EE ha una struttura a doppia gamba, un migliore spazio di avvolgimento e una maggiore capacità di potenza. Il nucleo EI è costituito da pezzi E e I separati, più facili da assemblare ma con prestazioni energetiche leggermente inferiori.
Q6: Sono supportati i nuclei di ferrite EE personalizzati non standard?
R: Sì. Accettiamo dimensioni personalizzate, tolleranze speciali, trattamento superficiale personalizzato e imballaggio personalizzato per i nuclei di ferrite EE.
