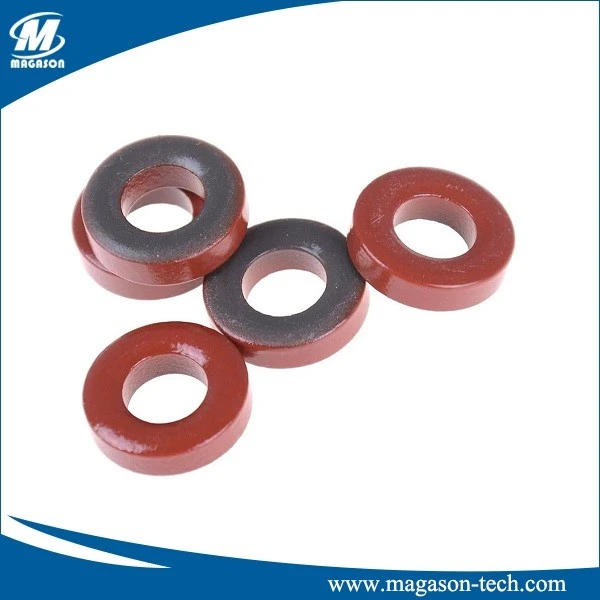

Il nucleo in polvere magnetica è il più conveniente tra tutti i nuclei in polvere. Offre un'alternativa di progettazione conveniente ai nuclei MPP, High Flux o Sendust. La sua maggiore perdita di nucleo tra tutti i materiali in polvere può essere compensata utilizzando nuclei di dimensioni maggiori. In molte applicazioni, dove lo spazio e l'aumento di temperatura più elevato nei nuclei in polvere di ferro sono insignificanti rispetto al risparmio sui costi, i nuclei in polvere di ferro offrono la soluzione migliore. I nuclei in polvere magnetica sono disponibili in 2 classi: ferro carbonile e ferro ridotto all'idrogeno. Il ferro carbonile ha perdite di nucleo inferiori e mostra un Q elevato per applicazioni RF.
I nuclei in polvere magnetica sono disponibili con permeabilità da 1 a 100. I nuclei in polvere di ferro sono ideali in applicazioni a bassa frequenza. Poiché la loro isteresi e la perdita del nucleo a correnti parassite sono più elevate, la temperatura di esercizio dovrebbe essere limitata a meno di 125 °C.
Identificazione del prodotto:
NO.il tasto 50 - 52 B
a b c d
a: Nuclei toroidali
b: Dimensioni del nucleo (pollici)
c: Materiale
d: Altezza
| Numero di miscela di materiali | Permeabilità di riferimento (μe) | (+PPm/grado) Coef. Temp. di Perm |
Permeabilità con polarizzazione DC HDC=50 Oersteds@10kHz | Codice colore | |
| %μ0 | μ efficace | ||||
| -1 | 20 | 280 | / | / | Blu/Ciano |
| -2 | 10 | 100 | 100 | 10 | Rosso/Grigio |
| -2/93 | 10 | 100 | 100 | 10 | Grigio/Rosso |
| -3 | 35 | 370 | / | / | Grigio/Ciano |
| -6 | 8.5 | 35 | / | / | Giallo/Ciano |
| -7 | 9.0 | 30 | / | / | Bianco/Ciano |
| -8 | 35 | 300 | 91 | 32 | Giallo/Rosso |
| ... | ... | ||||
Caratteristiche uniche:
- Costi più bassi.
- Adatto per applicazioni a bassa frequenza (<10OKhz).
- Elevata densità di flusso massima: 15,000 gauss.
- Tolleranza induttanza ± 10%.
Applicazioni:
- Induttore di accumulo di energia.
- Induttanze di uscita CC a bassa frequenza.
- Induttanze di linea EMI in modalità differenziale da 60 Hz.
- Regolatori di luminosità, induttori.
- Induttori di correzione del fattore di potenza.
- Induttori risonanti.
- Trasformatori a impulsi e fly-back.
- Filtri antirumore in linea. In grado di sopportare grandi correnti di linea CA senza saturazione.
