Molti componenti di soppressione del rumore che utilizzano condensatori sono inefficaci senza una messa a terra stabile. La bobina di ferrite a clip può sopprimere il rumore senza messa a terra.
Quando passa attraverso una clip su un choke di ferrite, un cavo genera campi magnetici. I campi magnetici si concentrano all'interno del nucleo perché la ferrite può attrarre il flusso magnetico. L'energia magnetica concentrata viene convertita in calore e dissipata dalla perdita magnetica della ferrite, impedendo l'emissione come rumore.
Come ridurre le EMI utilizzando un induttore di ferrite a clip?
Il nucleo di ferrite può essere un po' complicato, ecco perché è importante capire prima la teoria che c'è dietro. La maggior parte dei componenti elettronici sono essenzialmente plug and play; tuttavia, le ferrite devono essere progettate nel tuo sistema. Una volta che conosci la teoria, è il momento di passare agli usi pratici come i filtri LC, la separazione del piano di frequenza di massa e di potenza e il filtraggio del rumore sorgente.
Nel caso di componenti rumorosi, puoi usare un choke di ferrite a clip per isolarne quanti ne vuoi. Presumibilmente avrai dei condensatori di bypass per ognuno dei tuoi IC digitali, quindi aggiungendo perline di ferrite formerai il suddetto filtro LC. Questi choke di ferrite attenueranno il rumore proveniente dai componenti e aiuteranno a mantenere il tuo circuito libero da EMI.
| Dimensioni (mm) |
Peso (g) |
||||
| A | C | D | |||
|
13 |
3.5 | 25 | 8 | ||
|
13 |
5 | 25 | 8 | ||
| 16 | 7 | 30 | 12 | ||
| 19 | 9 | 35 | 20 | ||
| 23 | 13 | 36 | 28 | ||

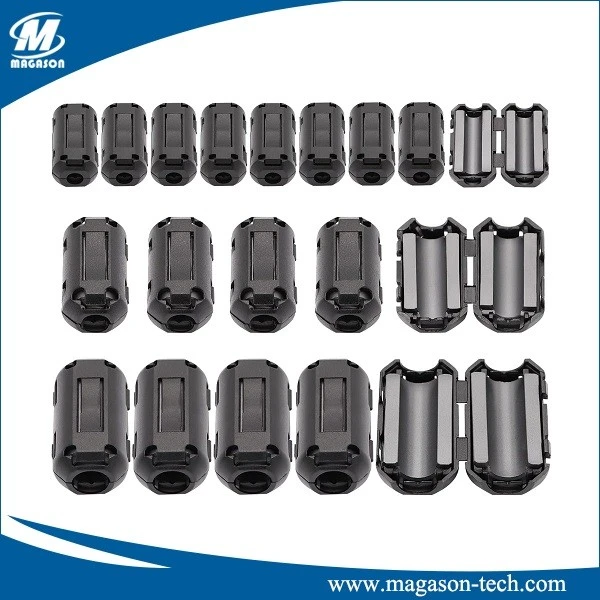

Induttore di ferrite a clip di qualità automobilistica con eccellente resistenza al calore. L'induttore di ferrite a clip è costituito da una custodia in plastica di nylon e due seminuclei di ferrite. Può essere facilmente fissato al cavo, quindi non è necessario tagliare prima il cavo esistente e può essere rimosso dal cavo senza danni. Grazie a questa caratteristica, l'induttore di ferrite a clip può essere installato dopo l'assemblaggio dei prodotti per sopprimere il rumore ad alta frequenza dai cavi e risparmiare tempo prima della commercializzazione.
- Bobina di ferrite a clip progettata per una facile installazione sui cavi terminati;
- L'involucro in plastica è dotato di guide per impedire alla ferrite di scivolare lungo il cavo;
- Ampio intervallo di temperatura di esercizio: -40 gradi -+ 125 gradi ;
- Non sono necessari utensili per l'installazione o la disinstallazione.
Applicazione:
Cavi dati, cavo USB, linea telefonica, linea di rete per schermare le interferenze elettromagnetiche esterne.
